CMOS-HD-MEAシステム 3Brain高密度微小電極アレイシステム
CMOS-HD-MEAシステム

カテゴリから探す > 創薬研究ツール > 臓器・疾患モデル（Phenotypic Screening） > 脳・神経

CMOS-HD-MEAシステム" data-hatena-bookmark-layout="standard-balloon" data-hatena-bookmark-lang="ja" title="このエントリーをはてなブックマークに追加">

メーカー名：3Brain AG

3Brain社では、CMOS (Complementary Metal Oxide Semiconductor)技術を利用した高密度微小電極アレイシステム（High Density Microelectrode Array System: HD-MEA）を販売しています。細胞、オルガノイド、組織スライス（脳、網膜）などのサンプルを用いた電気生理学的な評価にご使用いただけます。

特長

1 well当たり最大4,096電極から同時に細胞外電位を測定
最大3.8 x 3.8 mm²の広い測定可能エリアにより、サイズの大きいサンプルからも測定が可能
3D電極プレートにより、オルガノイドや脳スライス内部の細胞から測定が可能
Single-well、 6-well、 24-well対応デバイスをラインアップ

ラインアップ

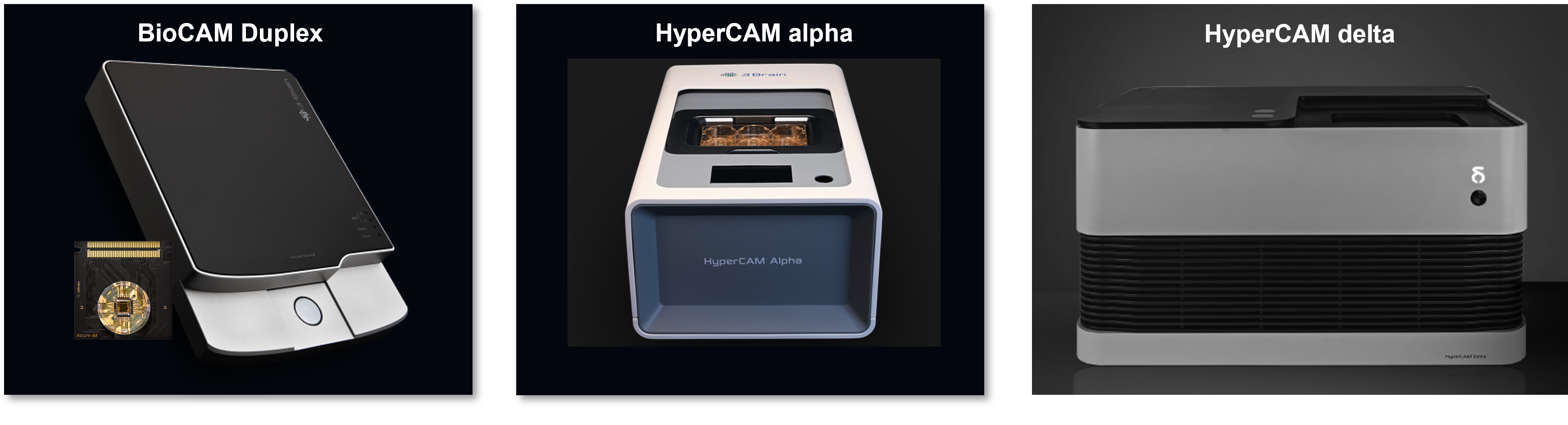

図1. 3Brain社 HD-MEA装置ラインアップ

表1. 3Brain社 HD-MEA装置比較表
	BioCAM Duplex	HyperCAM alpha	HyperCAM delta
対応プレートサイズ	Single-well	6-well	24-well
最大同時測定可能電極数	4,096電極	2,304電極/well	1,024電極/well
センサー領域サイズ	3.8 x 3.8 mm²	3.8 x 3.8 mm²	1.57 x 1.57 mm²
サンプリングレート	20kHz	20kHz (1,024電極/well)	10kHz
サンプリングレート	20kHz	10kHz (2,304電極/well)	10kHz
刺激可能電極数	4,096電極	4,096電極/well	1,024電極/well
3D電極プレート利用	〇*	〇*	×

*3D電極プレートの利用には、別途3D専用モジュールの購入が必要となります。

HD-MEAプレート

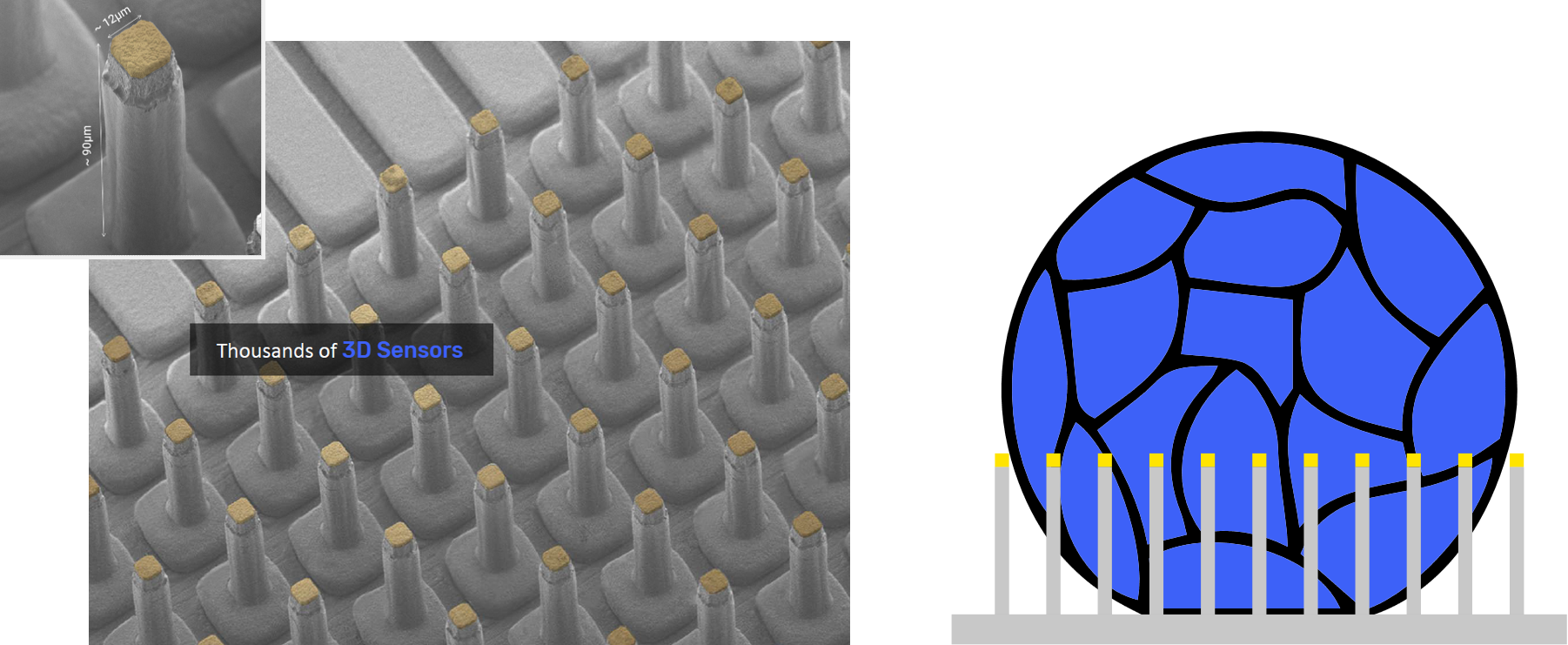

BioCAM Duplex、もしくはHyperCAM alphaに搭載可能なSingle-wellプレート、および6-wellプレートでは、、3.8 x 3.8 mm2の測定エリア内に4,096個の電極が設置されています。Single-wellプレートでは、4,096個の電極すべてから同時に細胞外電位を測定することが可能です。また、3D電極プレートでは、オルガノイドや脳スライスサンプルの表面ではなく、内部の細胞から細胞外電位を測定することができ、高感度にシグナルを検出することが可能です。

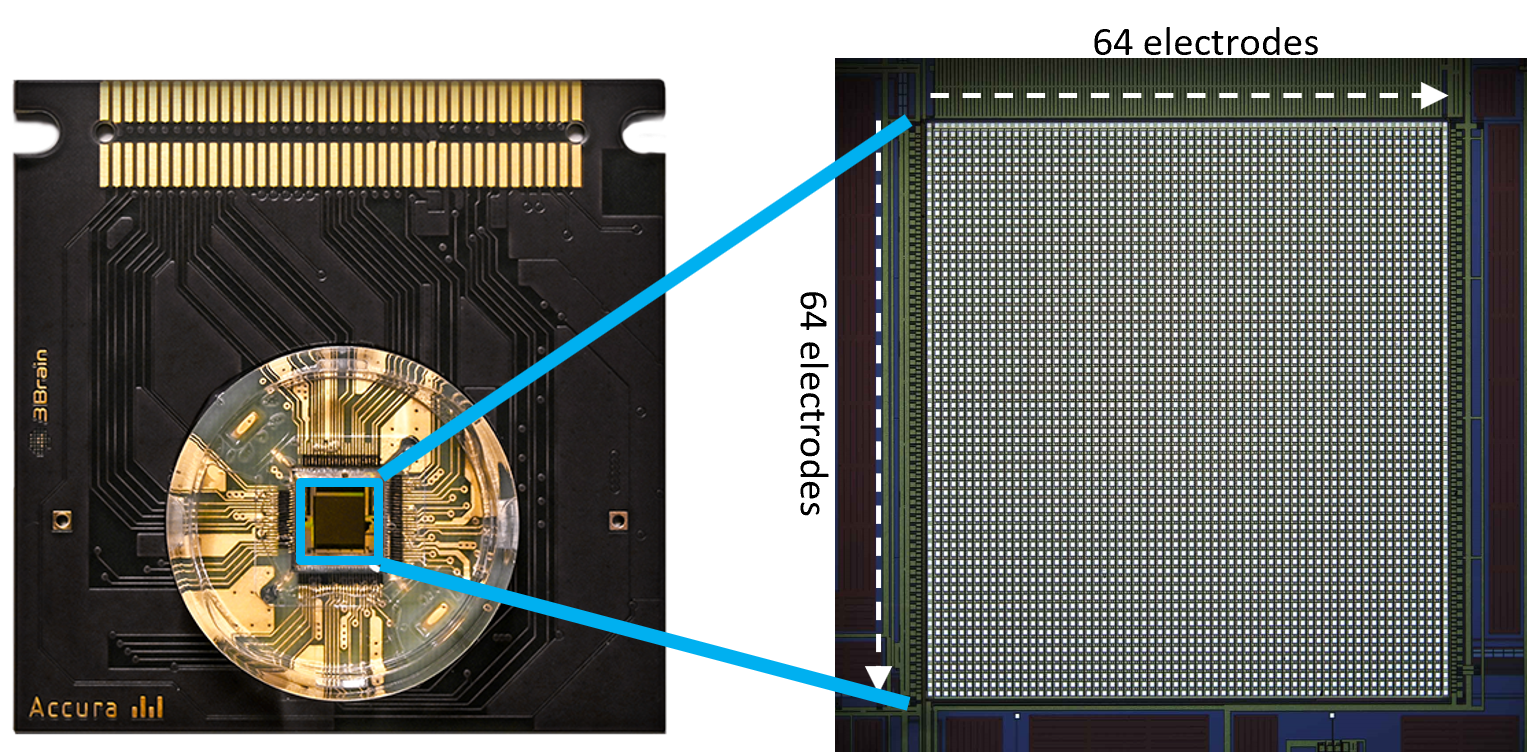

図2. CorePlate™
Wellの中心エリアに4,096個の電極を60 µm間隔で設置。全ての電極が測定と刺激の両方に対応。
