技術情報
Bioruptor 使用文献＆参考資料リスト
4. カーボンナノチューブの分散
・0.05〜0.2 w/v ％ の水溶性キシラン水溶液を調製する。
・1 mL の水溶性キシラン水溶液あたり 1〜4 mg の CNT を加え、ボルテックスミキサーなどで混合する。
・超音波を投射する。
Bioruptor UCD-250 型 250 W, 10 sec ON/10 sec OFF/Total 10 min
・遠心分離 (2,200 X g, 10 min) し、上清を回収する。

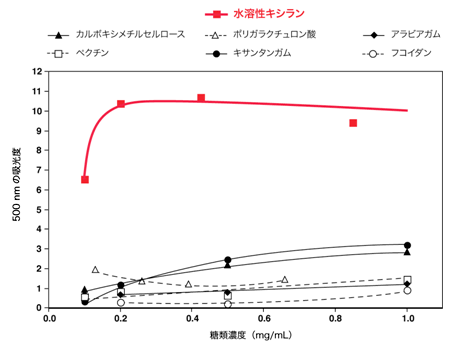

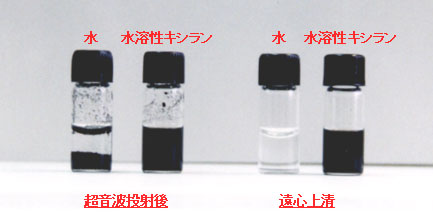

水溶性キシランは他の分散剤 (多糖類) と比較して 1 mg/ml (0.1 w/v %) 以下という 低濃度で十分な CNT 分散能を有している。
ご提供：京都産業大学理学部 物理科学科 分子物質科学グループ 鈴木 信三 教授
● 処理条件
| 使用機種 | 超音波洗浄機とBioruptor UCD-250 型 |
|---|---|
| サンプル | Ni/Co 0.6/0.6 atom% arc in N2 100 Torr dispersed in SC 2wt%/D2O |
| 超音波処理条件 | 超音波洗浄機：3 hr Bioruptor： 250 W, 30 sec ON/30 sec OFF/ Total 300 min |
● 結果
得られた単層カーボンナノチューブ分散水溶液に、さらに超遠心分離操作を行うことで、上澄みと沈殿物に分けることができた。上澄み液は、紫外可視・近赤外領 域に、孤立分散した単層カーボンナノチューブに特有な吸収の構造を示し た。また。その溶液の発光マッピングの結果、及びラマン分光の結果から、分散した水溶液中には、直径分布が約１．２−１．４ ｎｍの単層カーボンナノチューブが分散していること、また半導体カーボンナノチューブに関しては、そのねじれ方（キラリティ）分布が明らかになった。
● 掲載論文
"S. Suzuki, T. Mizusawa, T. Okazaki, and Y. Achiba
Mono-dispersed single-walled carbon nanotubes made by using arc-burning method in nitrogen atmosphere
Eur. Phys. J. D, 52, 83-86(2009)."
