デザイン一新！さらに使い勝手がよくなりました サンプル密閉式超音波破砕装置 BIORUPTOR® II

超音波破砕装置 BIORUPTOR® とは？

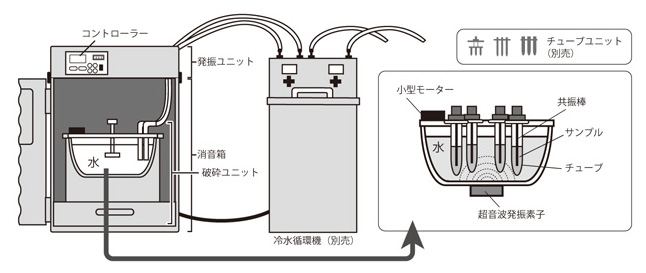

• サンプルの入ったチューブに水槽内で超音波を照射する破砕装置です。
  （装置構成を参照）
• チューブのフタを閉めたまま超音波処理できるので、 飛散・コンタミネーションがありません。
• 多検体（最大48 本/0.5 mL チューブ）同時処理が可能です。
• 冷却水循環バスタブにより、投げ込み式で問題となるチューブ内の局所的な温度上昇がありません。
• 各種アクセサリーにより 50 μL〜20 mL の処理が可能です。
• 容量が10 mL 以上のチューブでは、破砕効率を上げるため、オートクレーブ可能な共振棒を使用します。

実験規模に応じてお選び頂ける3機種をご用意

BIORUPTOR® II 機種・仕様一覧

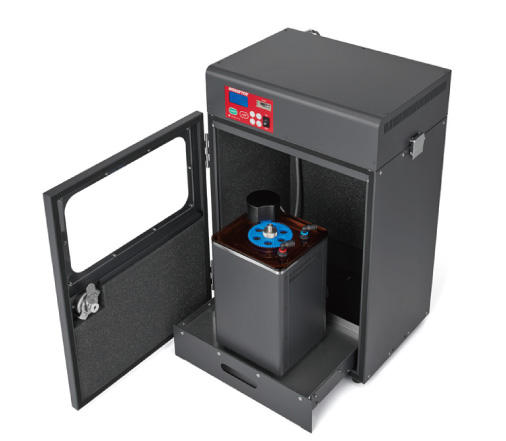

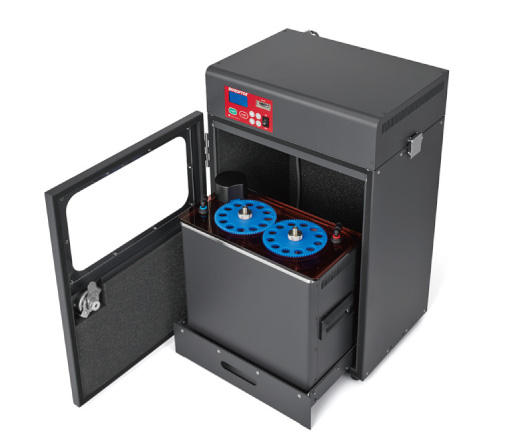

型式 （品番）	Type 6 （BR2006A）	Type 12 （BR2012A）	Type 24 （BR2024A）

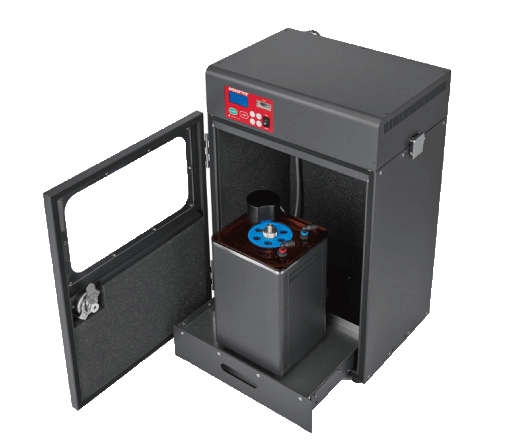

各機種 （クリックで拡大）
同時処理本数	1.5, 10, 15 mLチューブ： 6本	1.5, 10, 15 mLチューブ： 12本	1.5, 10, 15 mLチューブ： 24本
	0.5 mLチューブ： 12本	0.5 mLチューブ： 24本	0.5 mLチューブ： 48本
	50 mLチューブ： 3本	50 mLチューブ： 6本	50 mLチューブ： 12本
破砕槽サイズ （mm）	175(W)×160(D)×280(H)	240(W)×210(D)×280(H)	320(W)×180(D)×280(H)
重量	約28 kg	約30 kg	約33 kg
超音波周波数	20 KHz
超音波出力	High/Low 2段切り替え式

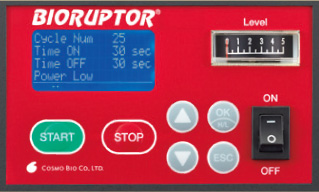

ランタイマー	1〜60サイクル
インターバルタイマー（ON/OFF）	ON: 1〜99秒 OFF: 30〜99秒
装置サイズ （設置サイズ）	400(W)×300(D)×620(H) mm
電源	AC100 V、50/60 Hz、5.5 A

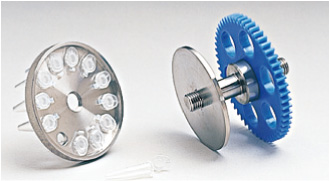

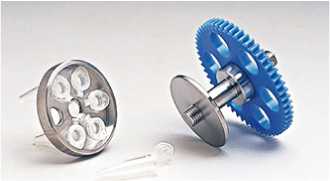

アクセサリー（別売）により、実験に合わせて様々な市販消耗品による破砕処理が可能

Type 6 対応アクセサリー

	0.5 mL チューブ用	1.5 mL チューブ用	10 mL チューブ用	15 mL チューブ用	50 mL チューブ用
Type 6 に対応
チップ、アタッチメント品番	MAT-05	MAT-15	CHIP-10	FT-15WS、CT-15WS、ST-15WS	CHIP-50、FT-50WS、CT-50WS、ST-50WS
ギヤー板 品番	NG-6				NG-50-3

Type 12、Type 24 対応アクセサリー

	0.5 mL チューブ用	1.5 mL チューブ用	10 mL チューブ用	15 mL チューブ用	50 mL チューブ用
Type 12、Type 24に対応
チップ、アタッチメント品番	MAT-310-05	MAT-310-15	CHIP-10	FT-15WS、CT-15WS、ST-15WS	CHIP-50、FT-50WS、CT-50WS、ST-50WS
ギヤー板 品番	NG-310				NG-310-50

※バイオラプターIIのTypeにより、バイオラプター従来機のアクセサリーもお使いいただくことができます。

画像はクリックで拡大されます。

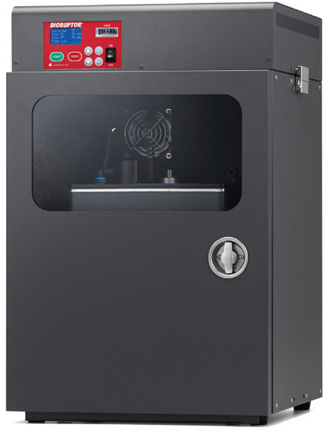

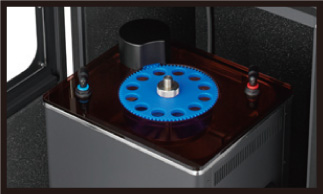

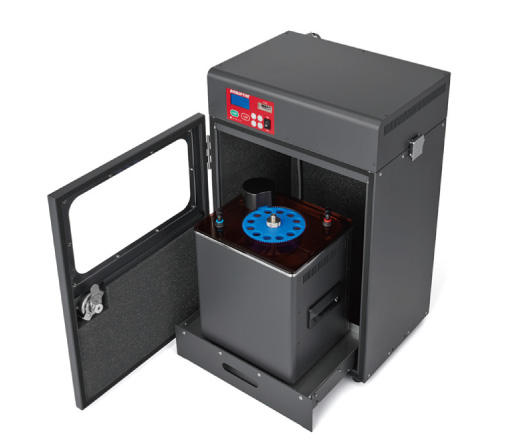

BIORUPTOR® II

アクセサリーは含まれておりません。別途処理容量に応じたものをお買い求めください。

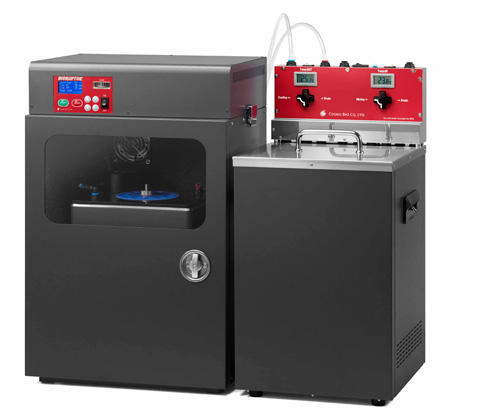

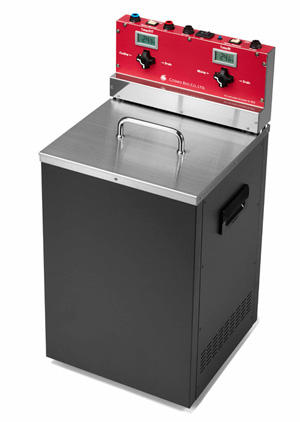

BIORUPTOR® II 専用の冷水循環機

冷却効率が高く、シンクロ機能を備えた専用冷水循環器（別売）をご用意

• 冷媒として一般的なフレークアイスを利用する冷水循環機です。

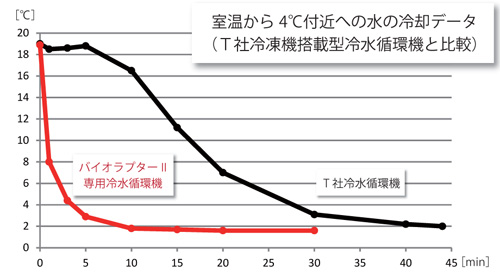

• 従来の冷凍機搭載型の冷水循環機と比べ、より速く4℃付近への冷却を行います（右下グラフ参照）。超音波処理による温度上昇を速やかに抑えることができ、より低温を維持した処理が可能です。

• バイオラプターにおける超音波発振タイミングと水流をシンクロさせることができます。水槽内で発生する水流が超音波破砕効率に影響を与えることが懸念されるそうな場合、有効な機能です。

  （例）ChIP アッセイに向けたクロマチン破砕では、超音波ON とOFF を繰り返した運転を行いますが、この時、
  超音波 ON の際、冷水循環 OFF
  超音波 OFF の際、冷水循環 ON にすることができます。
• バイオラプターの運転に関わらず常時冷水循環にすることも可能です。
• 冷水循環機における水の出口温度、入口温度を表示することができます。

Bioruptor®II Type6 用アクセサリー

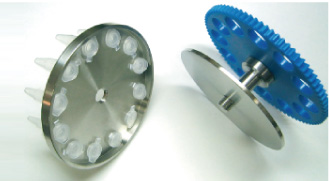

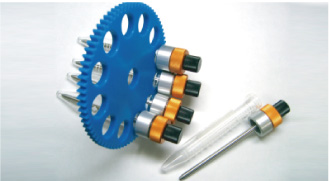

● 0.5、1.5、10、15 mL 用アクセサリー

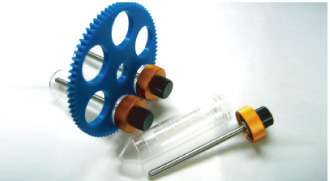

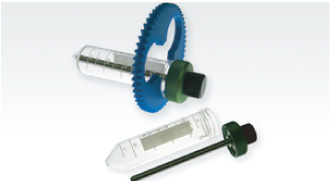

● 50 mL 用アクセサリー

Bioruptor®II Type12、Type24 用アクセサリー

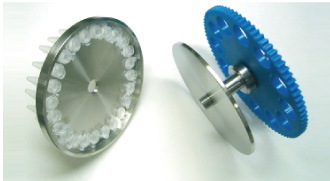

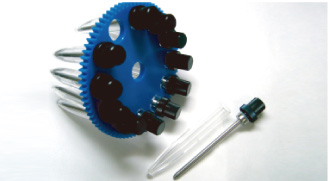

● 0.5、1.5、10、15 mL 用アクセサリー

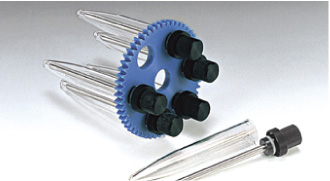

● 50 mL 用アクセサリー

消耗品

● Oリング / 10mlチューブ

● TPX製 1.5ml マイクロチューブ

• ChIP assay、Chip-on-chip、Chip-seq前処理におけるChromatin ＆ DNA の断片化
• 各種培養細胞の破砕
• 各種細菌の破砕
• 各種臓器の破砕
• クロレラの破砕
• 難水溶性薬剤の溶解
• 植物細胞への遺伝子導入
• 活性汚泥のフロック分散
• カーボンナノチューブの分散
• 超高速シークエンスにおけるサンプルDNAの断片化

クロマチン免疫沈降法(ChIP assay）に最適！！

• ChIP Assay 処理例
• クロマチン免疫沈降法プロトコール
• クロマチン免疫沈降法プロトコール2

多彩なアプリケーション！！

1. マウス心筋組織の破砕
2. UCW-310 によるHeLa 細胞の破砕
3. GST 融合タンパク (70 kDa) の精製
4. 出力200Wによる各種サンプル処理例
    (1) 大腸菌の破砕
    (2) クロレラの破砕
    (3) サンプル処理例リスト（200W）

カーボンナノチューブの分散

1. 水溶性キシランによるCNTの分散（江崎グリコ株式会社）
2. 窒素雰囲気中アーク放電法により作製した単層カーボンナノチューブの孤立分散

リポソームの調製

• ナノラプターによるリポソームの調製
